vorgefertigtes Produkt | ungelochte Gipskartonplatte mit integrierter Kapillarrohrmatte OPTIMAT GB 15
OPTIPANEL 15 - DECKENAUSFÜHRUNG AUFBAU UNTERKONSTRUKTION

Clina OPTIPANEL 15_Belfius Tower Brussels VIP Offices

Aufbau UK OPTIPANEL_Clina



Steckanschlüsse

BEZEICHNUNG OPTIPANEL (Standard) OPTIPANEL (Alternative)
BESCHREIBUNG mit 2 linken Steckanschlüssen

mit 2 seitlichen Steckanschlüssen

und 1 Mittenverschluss

WINKELSTELLUNG

STECKANSCHLUSS

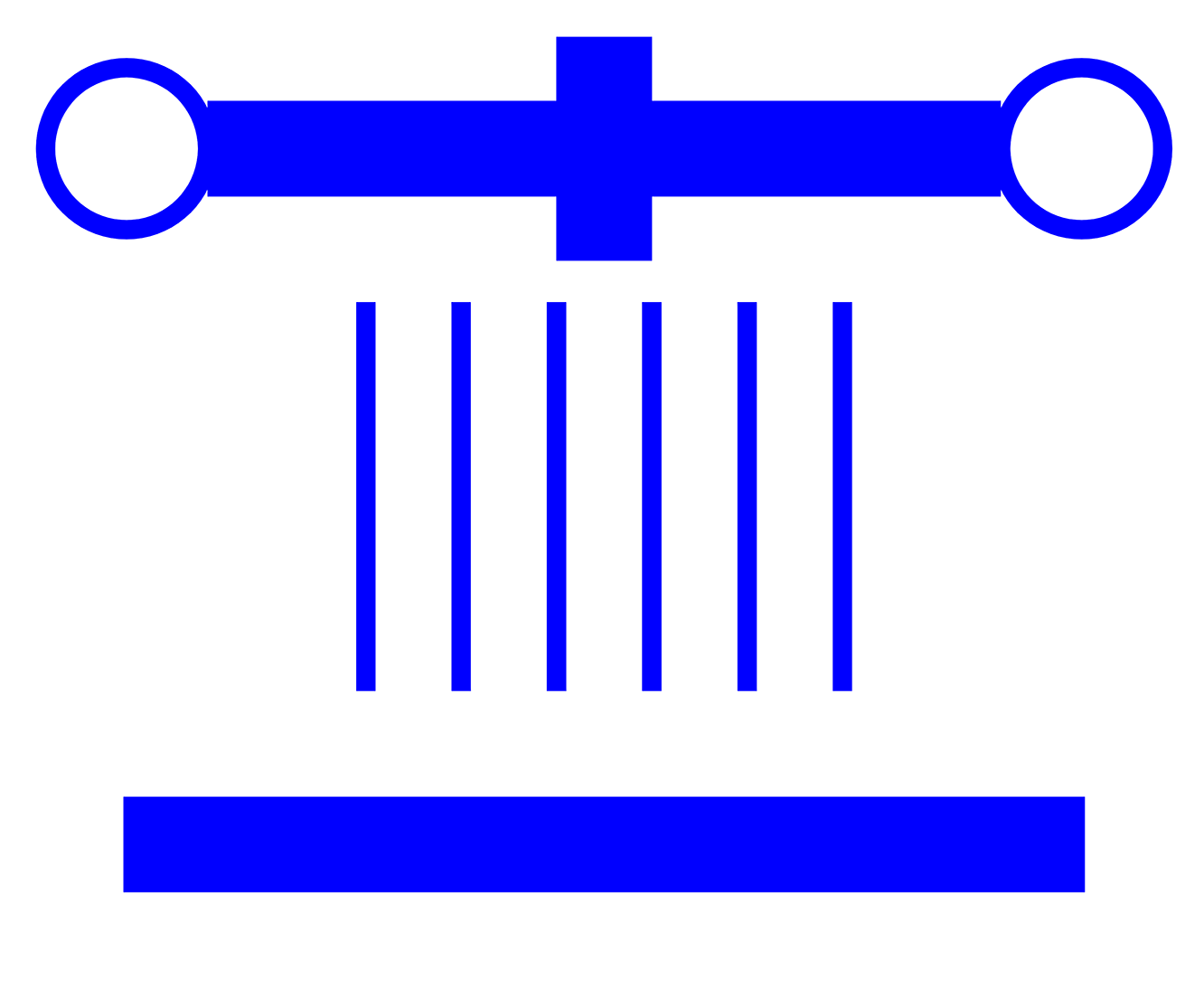

PIKTOGRAMM OPTIPANEL (Standard) Piktogramm Anschlüsse OPTIPANEL (Alternative) Piktogramm Anschlüsse



Einsatzbereiche

  • Gipskartondecke
  • Gipskartonsegel
  • Gipskartonwand

Technische Daten

KAPILLARROHRMATTE MATERIAL/FARBE Polypropylen (PP-R) recycelbar/blau
STAMMROHR 20 x 2,0 mm, rund
KAPILLARROHR DER OPTIMAT 4,3 x 0,8 mm
ABSTAND DER KAPILLARROHRE 15 mm Stichmaß
GIPSKARTONPLATTE

ungelocht

mit werkseitig vorgebohrten Löchern zum Anschrauben (Standard)

LÄNGE 2.000 mm
BREITE 625 mm oder 1.250 mm
PLATTENSTÄRKE 12,5 mm
ANSCHLUSSART mit 2 Steckanschlüssen 10 mm, Anschlusswinkel 0°
SPEZ. WASSERINHALT 0,320 l/m² Kapillarrohrfläche
SPEZ. GESAMTMASSE (MIT WASSER GEFÜLLT) ca. 11 kg/m² zzgl. UK
DRUCKSTUFE PN 10
MAX. EMPFOHLENER BETRIEBSDRUCK 4 bar
MAX. ZULÄSSIGE HEIZTEMPERATUR 60 °C
