Heiz- und Kühldecke mit integrierter Kapillarrohrmatte OPTIPANEL 15/OPTIPANEL 18 oder mit bauseits aufgelegter Kapillarrohrmatte ORIMAT S 10/G 10
Deckensegel im Schulungsraum mit blau-grau-grün gestreiften Wänden
SHK Innung Berlin © Clina Heiz- und Kühlelemente GmbH

Systembeschreibung

Ausführung
Clina Gipskartonsegel sind in zwei Ausführungen möglich: mit integrierter Kapillarrohrmatte oder mit bauseits aufgelegter Kapillarrohrmatte.

Die Gipskartonsegel werden frei im Raum von der Decke abgehängt. Sichtseitig entsteht eine Decke mit frei im Raum schwebenden Gipskartonsegeln (gelocht oder ungelocht), die einen Blick auf die Rohdecke freigeben. Das System dient zur Abführung bzw. Zuführung sensibler Wärmelasten. Das Wasser zirkuliert geräuschlos in den Kapillarrohrmatten und temperiert Räume zum großen Teil über Strahlung, teilweise über Konvektion.

Gipskartonplatte & Kapillarrohrmatte
Für die Ausführung mit integrierter Kapillarrohrmatte werden OPTIPANEL 15/18 bestehend aus einer 12,5 mm ungelochten/gelochten Gipskartonplatte und der Kapillarrohrmatte OPTIMAT GB 15/GB 18 verwendet.

Für die Ausführung mit bauseits aufgelegter Kapillarrohrmatte empfehlen wir die ORIMAT S 10 oder G 10.

Länge & Breite
Die Kapillarrohrmatten bzw. vorgefertigten Gipskartonsegel werden projektbezogen in Länge & Breite maßgefertigt.

Hydraulischer Anschluss
Die Verbindungen der Kapillarrohrmatten bzw. Segel untereinander sowie der Anschluss an die Vor- und Rücklaufleitungen/Deckenunterverteiler erfolgt i.d.R. über ein bewährtes Stecksystem mit flexiblen Schläuchen.

Befestigung
Bei der bauseits aufgelegten Ausführung werden die entsprechend den Abmessungen des Segels gefertigten Kapillarrohrmatten zwischen den Profilen der Unterkonstruktion des Segels fixiert. Bei der integrierten Ausführung sind die Kapillarrohrmatten bereits eingelegt, s. Beschreibung im Kapitel „Vorgefertigtes Produkt“.

Verarbeitung
Gemäß den gängigen Regeln des Trockenbaus. Aktive und inaktive Flächen lassen sich einfach kombinieren. Die Randausführung erfolgt bei beiden Varianten in Form von Trockenbauformteilen.

Lampen & Lüftung
Leuchten lassen sich perfekt integrieren.

Regelung
Das System ist raumweise regelbar.

Einsatzbereiche
Für den modernen Innenausbau von Räumen mit besonderen architektonischen, akustischen und ästhetischen (gestalterischen) Anforderungen geeignet, wie Bürogebäude, Wohngebäude, öffentliche Gebäude, egal ob Neubau oder Sanierung.

Aufbau

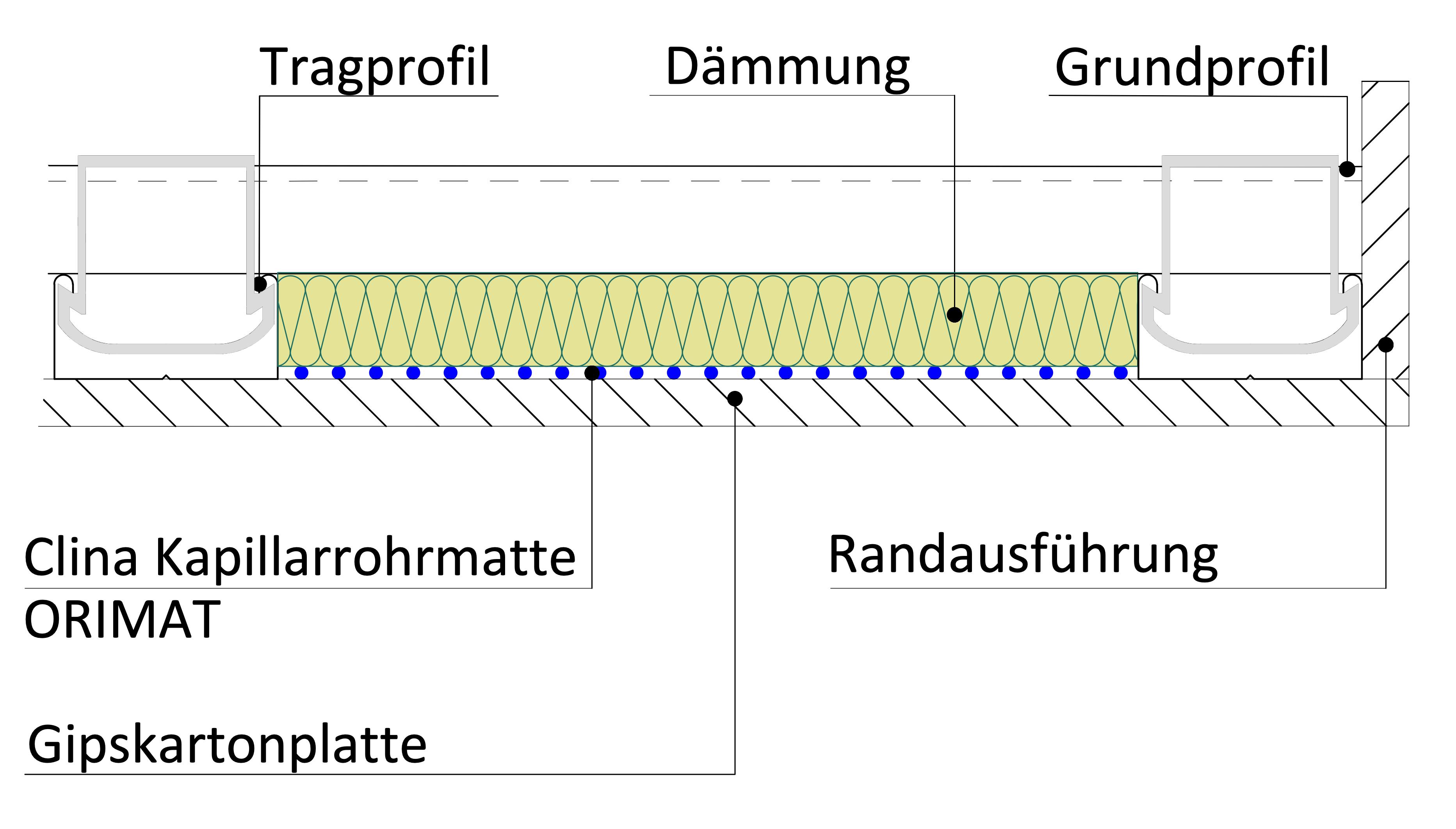

Deckenschnitte Trockenbau aufgelegt frontal



Schnittdarstellung Gipskartonsegel mit bauseits aufgelegter Kapillarrohrmatte

Bei der bauseits aufgelegten Ausführung werden die entsprechend den Abmessungen des Segels gefertigten Clina Kapillarrohrmatten zwischen den Profilen der Unterkonstruktion des Segels fixiert. Für die integrierte Variante (OPTIPANEL 15/18) siehe Abschnitt „Vorgefertigtes Produkt“.

Die Randausführung erfolgt bei beiden Varianten in Form von Trockenbauformteilen.

Die Gipskartonsegel werden frei im Raum von der Decke abgehängt.

Die Verbindungen der Kapillarrohrmatten bzw. Segel untereinander sowie der Anschluss an die Vor- und Rücklaufleitungen/Deckenunterverteiler erfolgt i.d.R. auf der Baustelle über ein bewährtes Stecksystem mit flexiblen Schläuchen.

Vorgefertigtes Produkt • Empfohlene Kapillarrohrmatte

integrierte Kapillarrohrmatte (OPTIPANEL 15/18)

In eine ungelochte bzw. gelochte 12,5 mm Gipskartonplatte sind rückseitig im Abstand von 15/18 mm parallele Nuten eingefräst. In diese Nuten sind die Kapillare der Kapillarrohrmatte OPTIMAT GB 15/GB 18, bestehend aus einem runden Stammrohr (20 x 2,0 mm) und Kapillarrohren (4,3 x 0,8 mm) eingelegt. Der Abstand der Kapillarrohre beträgt 15/18 mm.



Zur Kapillarrohrmatte OPTIMAT

Zum vorgefertigten Produkt OPTIPANEL 15

Zum vorgefertigten Produkt OPTIPANEL 18



bauseits aufgelegte Kapillarrohrmatte

Die Kapillarrohrmatte ORIMAT S 10/G 10 besteht aus 2 runden Stammrohren (20 x 2,0 mm) und Kapillarrohren (3,4 x 0,55 mm).

Der gleichbleibende Abstand der Kapillarrohre (Stichmaß) beträgt 10 mm und wird durch die Omegabänder gewährleistet.



Zur Kapillarrohrmatte ORIMAT











ORIMAT S 10 mit Beschriftung_Clina Kapillarrohrmatte

ORIMAT S 10



Vorteile

Kühlen und Heizen mit einem System
In den meisten Gebäuden ist der abzudeckende Wärmebedarf aufgrund der gut gedämmten Gebäudehülle so gering, dass über unsichtbar in den Gipskartonsegeln integrierte Kapillarrohrmatten nicht nur im Sommer hervorragend gekühlt, sondern in der kalten Jahreszeit auch sehr komfortabel und energieeffizient geheizt werden kann.

Hoher Vorfertigungsgrad - integrierte Variante
Durch die werkseitige Vorfertigung werden Qualität, Funktion und thermische Leistung sichergestellt.

Gute Akustik - gelochte Variante
Die Kapillarrohrmatte benötigt keine Wärmeleitprofile, welche die Lochung abdecken und so den Schall reflektieren würden. Die offene Bauweise trägt dazu bei, die Akustik im Raum zu verbessern. Die Schallabsorptionswerte der Deckensegelhersteller bleiben uneingeschränkt erhalten.

Hohe Leistung
Die offene Bauweise lässt mehr Konvektion zu.

Optimierter Raumkomfort
Spürbar und effizient verbessern Gipskartonsegel den Raumkomfort sowohl thermisch als auch akustisch.

Freie Gestaltungsmöglichkeit
Die Ausführung mit Gipskartonsegeln ist eine hervorragende Lösung für Räumlichkeiten mit besonderen architektonischen Vorgaben, wie z.B Konferenzsäle, Kinos oder Großraumbüros. Die Segel sind in Form und Farbe sowie in der Anordnung frei nach den Bedürfnissen anpassbar.

Problemlose Nachrüstung
Jedes Gipskartonsegel wird mit Clina Kapillarrohrmatten günstig und schnell zum Heiz- und Kühlsegel.

Einzelraumregelung
Die Temperatur ist raumweise regelbar.

Maximaler Aktivierungsgrad
Die Maße der Kapillarrohrmatte werden individuell an die Größe der Segel angepasst.

Werte

HEIZLEISTUNG

nach DIN EN 14037/5

abhängig von der Ausführung

KÜHLLEISTUNG

nach DIN EN 14240

abhängig von der Ausführung

AKUSTIK

(gilt nur für gelochte Variante)

bewerteter Schallabsorptionsgrad gemäß Herstellerangaben der Deckensegel

AUFBAUHÖHE:

mit aufgelegter Kapillarrohrmatte
abhängig von der Art des GK-Segel
und der UK

mit integrierter Kapillarrohrmatte
abhängig von der UK

zzgl. 12,5 mm OPTIPANEL 15

zzgl. 12,5 mm OPTIPANEL 18

SYSTEMGEWICHT
(mit Wasser gefüllt):
mit aufgelegter Kapillarrohrmatte
1 kg/m² zzgl. GK-Segel + UK + Dämmung


mit integrierter Kapillarrohrmatte

11 kg/m² OPTIPANEL 15
zzgl. UK + Dämmung
9 kg/m² OPTIPANEL 18
zzgl. UK + Dämmung

DRUCKSTUFE:


PN 10
